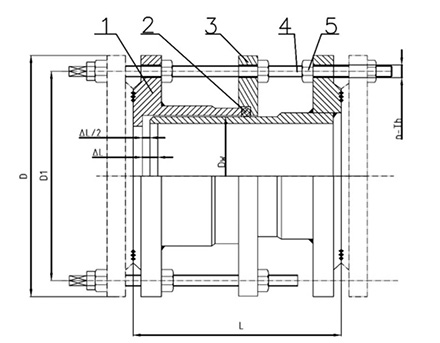

● Materials
1 | Parts | Materials |
2 | Body | St37 Galvanized Steel |
3 | Seal | EPDM / NBR |
4 | Cover | ST37 Galvanized Steel |
5 | Bolt | ST37 Galvanized Steel |
6 | Nut | Zinced Carbon Steel |
Size | L | PN2.5 | PN6 | PN10 | PN16 | ANSI150LB | PN25 | |||||||||||||||
DN | DW | L | ||||||||||||||||||||
mm | (inch) | D |
D1 | N-Th | D |
D1 | N-Th | D |
D1 | N-Th | D |
D1 | N-Th | D |
D1 | N-Th | D |
D1 | N-Th | |||
50 | 2" | 59 | 200 | 40 | 140 | 110 | 4-16 | 140 | 110 | 4-16 | 165 | 125 | 4-19 | 165 | 125 | 4-19 | 152.4 | 120.6 | 4-19 | 165 | 125 | 4-19 |
65 | 2.5" | 180 | 160 | 130 | 4-16 | 160 | 130 | 4-16 | 185 | 145 | 4-19 | 185 | 145 | 4-19 | 177.8 | 139.7 | 4-19 | 185 | 145 | 8-19 | ||
80 | 3" | 210 | 190 | 150 | 4-19 | 190 | 150 | 4-19 | 200 | 160 | 8-19 | 200 | 160 | 8-19 | 190.5 | 152.4 | 4-19 | 200 | 160 | 8-19 | ||
100 | 4" | 240 | 210 | 170 | 8-19 | 210 | 170 | 4-19 | 220 | 180 | 8-19 | 220 | 180 | 8-19 | 228.6 | 190.5 | 8-19 | 235 | 190 | 8-23 | ||
125 | 5" | 295 | 240 | 200 | 8-19 | 240 | 200 | 8-19 | 250 | 210 | 8-19 | 250 | 210 | 8-19 | 254 | 215.9 | 8-22.4 | 270 | 220 | 8-28 | ||
150 | 6" | 335 | 260 | 225 | 8-19 | 265 | 225 | 8-19 | 285 | 240 | 8-23 | 285 | 240 | 8-23 | 279.4 | 241.3 | 8-22.4 | 300 | 250 | 8-28 | ||
200 | 8" | 410 | 320 | 280 | 12-19 | 320 | 280 | 8-19 | 340 | 295 | 8-23 | 340 | 295 | 12-23 | 342.9 | 298.4 | 8-22.4 | 360 | 310 | 12-28 | ||
250 | 10" | 470 | 375 | 335 | 12-23 | 375 | 335 | 2-19 | 395 | 350 | 12-23 | 405 | 355 | 12-28 | 406.4 | 361.9 | 12-25.4 | 425 | 370 | 12-31 | ||
300 | 12" | 525 | 220 | 50 | 440 | 395 | 12-23 | 440 | 395 | 2-23 | 445 | 400 | 12-23 | 460 | 410 | 12-28 | 482.6 | 431.8 | 12-25.4 | 485 | 430 | 16-31 |
350 | 14" | 585 | 490 | 445 | 16-23 | 490 | 445 | 2-23 | 505 | 460 | 16-23 | 520 | 470 | 16-28 | 533.4 | 476.2 | 12-28.4 | 555 | 490 | 16-34 | ||
400 | 16" | 715 | 540 | 495 | 16-23 | 540 | 495 | 6-23 | 565 | 515 | 16-28 | 580 | 525 | 16-31 | 596.9 | 539.7 | 16-28.4 | 620 | 550 | 16-37 | ||
450 | 18" | 840 | 595 | 550 | 20-33 | 595 | 550 | 6-23 | 615 | 565 | 20-28 | 640 | 585 | 20-31 | 635 | 577.8 | 16-31.8 | 670 | 600 | 20-37 | ||
500 | 20" | 910 | 645 | 600 | 20-28 | 645 | 600 | 0-23 | 670 | 620 | 20-28 | 715 | 650 | 20-34 | 698.5 | 635 | 20-31.8 | 730 | 660 | 20-37 | ||
600 | 24" | 145 | 240 | 755 | 705 | 24-28 | 755 | 705 | 0-28 | 780 | 725 | 20-31 | 840 | 770 | 20-37 | 812.8 | 749.3 | 20-35.1 | 845 | 770 | 20-40 | |
700 | 28" | 160 | 860 | 810 | 24-28 | 860 | 810 | 4-28 | 895 | 840 | 24-31 | 910 | 840 | 24-37 | 927.1 | 863.6 | 28-35.1 | 960 | 875 | 24-43 | ||
800 | 32" | 180 | 350 | 60 | 975 | 920 | 24-31 | 975 | 920 | 4-31 | 1015 | 950 | 24-34 | 1025 | 950 | 24-40 | 1060.45 | 977.9 | 28-41.1 | 1085 | 990 | 24-49 |
900 | 36" | 210 | 1075 | 1020 | 24-31 | 1075 | 1020 | 4-31 | 1115 | 1050 | 28-34 | 1125 | 1050 | 28-40 | 1168.4 | 1085.8 | 32-41.1 | 1185 | 1090 | 28-49 | ||
1000 | 40" | 240 | 1175 | 1120 | 28-31 | 1175 | 1120 | 8-31 | 1230 | 1160 | 28-37 | 1255 | 1170 | 28-43 | - | - | - | 1320 | 1210 | 28-56 | ||
1200 | 48" | 295 | 370 | 1375 | 1320 | 32-34 | 1405 | 1340 | 2-34 | 1455 | 1380 | 32-40 | 1485 | 1390 | 32-49 | 1511.3 | 1422.4 | 44--41.4 | 1530 | 1420 | 32-56 | |
1400 | 56" | 335 | 1575 | 1520 | 36-37 | 1630 | 1560 | 6-37 | 1675 | 1590 | 36-34 | 1685 | 1590 | 36-49 | - | - | - | 1755 | 1640 | 36-62 | ||
1600 | 64" | 410 | 380 | 1790 | 1730 | 40-37 | 1830 | 1760 | 0-37 | 1915 | 1820 | 40-49 | 1930 | 1820 | 40-56 | - | - | - | 1975 | 1860 | 40-62 | |
1800 | 72" | 470 | 1990 | 1930 | 44-40 | 2045 | 1970 | 4-40 | 2115 | 2020 | 44-49 | 2130 | 2020 | 44-56 | 2197.1 | 2095.5 | 60-50.8 | 2195 | 2070 | 44-70 | ||
2000 | 80" | 525 | 400 | 2190 | 2130 | 48-43 | 2265 | 2180 | 8-43 | 2325 | 2230 | 48-49 | 2345 | 2230 | 48-56 | - | - | - | 2425 | 2300 | 48-70 | |
2200 | 88" | 585 | 2405 | 2340 | 52-42 | 2475 | 2390 | 2-42 | 2550 | 2440 | 52-56 | 2555 | 2440 | 52-62 | - | - | - | - | - | - |
